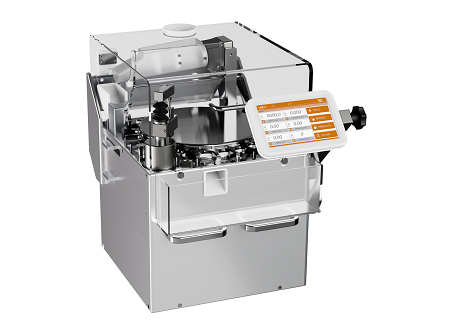

A darmstadti székhelyű Kraemer Elektronik GmbH univerzális tablettavizsgáló berendezése az UTS 4.3 készülék. A készülék teljesen automata módon képes a tabletták törési szilárdságának, átmérőjének (hosszának), vastagságának és tömegének meghatározására. Az opcionális OZB (Oblong-Zentriersystem – Oblong Centering System) egységgel szélesség mérésére is alkalmassá tehető. Az UTS 4.3 kétféle változatban készül: a LAB elnevezésűek a vizsgálólaboratóriumok számára melynél induláskor egy tartályba kell a mérendő tablettákat behelyezni. A tablettaprések melletti közvetlen mérésekhez, pedig a különböző IPC készülékek valók, melyek alkalmasak a présből közvetlenül fogadni a tablettákat.

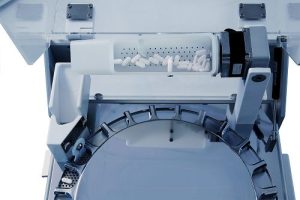

A tabletták először a mozgó adagolócsúszdába, majd onnan egyenként a karusszelbe kerülnek. A körbe forgó karusszel a mérő pozíciókba továbbítja a tablettákat. Oblong tabletták mérésére ajánlott az OZB használata, mellyel a tabletták a helyes pozícióban tarthatók és egyben alkalmas a tabletták szélességének mérésére is. A törési szilárdság mérése állandó, 0,35 mm/sec sebességgel történik. A készülékek erőmérő cellájának kalibrációja történhet kalibrált súlyokkal vagy kézi kalibráló egységgel a teljes mérési tartományban, dinamikusan. Az UTS 4.3 LAB kiegészíthető 12 tartályos adagoló és 12 tartályos gyűjtő rendszerrel is.
Az UTS 4.3 készülékek működtetésének egyik módja a 7’’ érintőképernyővel történő vezérlés és adatgyűjtés. A mérési paraméterek, a tolerancia és elfogadhatósági tartományok termékenként rögzíthetők, nagy méretű belső memória lehetővé teszi kb. 10000 termék adatainak tárolását. A mért érték
ek grafikusan ábrázolhatók és hisztogramok is megjeleníthetők. A módszerek és eredmények adatbázisban tárolódnak, melynek mentésére és visszaállítására is lehetőség van. Készülék USB és hálózati csatlakozókkal is rendelkezik. Az eredmények hordozható adattárolóra menthetők, de lehetőség van hálózati meghajtó felcsatolására is. Utóbbi esetben egy kijelölt hálózati könyvtárba az eredmények CSV vagy XML formátumban is menthetők, így LIMS rendszerek számára is láthatóvá tehetők (opcionális).
Az UTS 4.3 tablettavizsgálók vezérelhetők a Ph21 számítógépes szoftverrel is. A Ph21 teljes mértékben megfelel a 21 CFR Part 11 követelményeinek, lehetőséget ad a felhasználói jogosultságok aprólékos beállítására. A mérési paraméterek, termékek adatai, a mért eredmények adatbázisban tárolódnak, mely biztonságos és kényelmes lehetőséget biztosít minden adat eléréséhez.
Specifikációk:
- vezérlés: 7’’ érintőképernyő vagy Ph21 számítógépes szoftver
- csatlakozók: USB, LAN, RS-232
- nyomtatás: hálózati vagy USB nyomtató PCL6 kompatibilitással
- méretek: 495 x 624 x 545 mm, kb. 42 kg (konfigurációtól függően)
törési szilárdság (keménység):
- mérési mód: állandó sebesség (0,35 mm/sec)
- mérési tartomány: 4 – 400 N
- pontosság: ±1 N
- mértékegység: N, Kp, Sc
átmérő / hossz / szélesség:
- mérési tartomány:
- kerek vagy különleges alakú tabletták: 3 – 18 mm
- oblong tabletták: 3 – 25 mm
- kézzel behelyezett tabletták: 3 – 30 mm
- pontosság: ±0,05 mm
- felbontás: 0,01 mm
- mértékegység: mm, inch
vastagság:
- mérési tartomány: 3 – 12 mm
- pontosság: ±0,05 mm
- felbontás: 0,01 mm
- mértékegység: mm, inch
tömeg:
- beépített Sartorius mérleg
- mérési tartomány: 0,01 – 50 g
- pontosság: ±1 mg
- felbontás: 0,1 mg
