Felületi plazmon rezonancia (SPR) készülékek

A biokémiai és biológiai rendszerekben a különböző molekulák között létrejövő kölcsönhatások mérésénél egyre inkább háttérbe szorulnak a molekulák jelölésén alapuló technikák. A jelölésmentes vizsgálati módszerek között előkelő helyet foglal el a felületi plazmon rezonancia (surface plasmon resonance) jelenség mérésén alapuló, a felületek közelében létrejövő kölcsönhatások vizsgálatára alkalmas módszer. Segítségével nem csak végpontot lehet jelezni, hanem a kölcsönhatás létrejöttének teljes folyamatát nyomon lehet követni. A mérések folyamán a kölcsönhatásba lépő molekulák alkalmasan megválasztott tagját egy 50 nm vastag aranyfelülethez rögzítjük, miközben a vele kölcsönhatásba lépő párját felette áramoltatjuk. A mérőhely karcálló zafír prizmán helyezkedik el, melynek hőmérséklete szabályozható. A másik odalról monokromatikus fénnyel megvilágított aranyfelület felett létrejövő kölcsönhatások befolyásolják a különböző szögek alatt visszaverődő fénysugarak intenzitását, melyekből következtetni lehet a kölcsönhatások létrejöttére és erősségére. Az eredmények kiértekélése és a kinetikai számítások elvégzése a TraceDrawer programmal történhet, mely kiszámítja a kölcsönhatásokra jellemző sebességi állandókat, elvégzi a Reichert SPR szoftverek mérési adatainak feldolgozását és jegyzőkönyvet készít az adatok grafikus megjelenítésével. A módszer kiválóan alkalmazható antitest – antigén, fehérje – fehérje, receptor – ligand, fehérje – DNS, fehérje – vírus, fehérje – sejt kölcsönhatás vizsgálatára.

A moduláris felépítésű Reichert kétcsatornás, felületi plazmon rezonancia (SPR) mérő készülékegyüttes része az:

  • SR7500DC modul, mely reichert2sprtartalmazza a méréshez szükséges optikai és elektronikai komponenseket.
  • SR8500 fecskendőpumpa a mintafelvitel és a folyamatos áramlás biztosításához. Kis mennyiségű minta esetén lehetőség van a pumpával az átfolyócellában a folyadék oda-vissza mozgatására.
  • SR8600 számítógép vezérelt váltószelep, mellyel az SR7500DC készülék sorban kötött átfolyócellái közül lehet választani, hogy a folyadék csak az egyiken vagy mindkettőn haladjon át.
  • SR8300 számítógép vezérelt félautomata injektor, manuálisan feltölthető, cserélhető mintahurokkal.
  • SR8100 automata mintaadagoló 4oC-ig hűthető mintatérrel, biokompatibilis PEEK csövezéssel, injektálási lehetőség 96 és 384 helyes mikroplateből, 1,5 és 10 ml-es vialból.
  • Vezérlő szoftver az asszociációs, egyensúlyi és disszociációs lépések programozott végrehajtásához

Specifikációk:

  • fényforrás: 780 nm-es LED mátrix fénye integrálógömbbe vezetve a nagyintenzitású homogén térbeli eloszlás biztosítására
  • mérőhely: 2-csatornás átfolyócella, megvilágítási felület: 4,5 mm2
  • termosztálás: 4°C – 70°C (max 10°C szobahőmérséklet alatt)
  • detektálás: 2 db 1024 pixeles extrém érzékenységű fotodiódasor
  • refraktív index felbontás: <1×10-7 RIU
  • refraktív index tartomány: 1,33 – 1,40
  • koncentrációtartomány: 1 mM – 1 pM
  • minimális detektálható molekulatömeg: 100 Dalton
  • folyadékutak: HPLC csövezés, könnyen cserélhető
  • mintaadagolás:
    • 2 db 96 helyes mikroplate
    • 2 db 384 helyes mikroplate
    • 2 db 48 helyes HPLC (1,5ml) vial tartó
  • adagolt mintamennyiség: mintaadagoló huroktól (loop) függően: 1 μl – 4500 μl

A 4SPR elnevezésű rendszer a legfiatalabb a Reichert cég felületi plazmon rezonancia (SPR) készülékeinek a sorában. A fejlett négycsatornás rendszer a kétcsatornás készülékekhez képest háromszor nagyobb hatékonysággal tud működni, ugyanakkor ugyanolyan megbízható pontosságot és rugalmasságot tud biztosítani, mint az SR7500DC készülék. A 4 csatorna használható 3 minta és 1 referencia vagy 2 minta és 2 referencia csatornaként is. A rendszer tartalmazza az optikai detektort, a négycsatornás termosztálható mérőcellát, a folyadékáramoltatáshoz szükséges pumpát, a gáztalanítót és a termosztált mintaterű automata mintaadagolót. A rendszer vezérlését a Reichert4SPR szoftver biztosítja, mely modern felhasználói környezetben teszi lehetővé a kísérletek egyszerű, de hatékony megtervezését és kivitelezését.

Specifikációk:

  • fényforrás: 780 nm-es LED mátrix fénye integrálógömbbe vezetve a nagyintenzitású homogén térbeli eloszlás biztosítására
  • mérőhely: 4 csatornás átfolyócella
  • termosztálás: 4°C – 70°C (max 10°C szobahőmérséklet alatt)
  • detektálás: 2D CCD érzékelő
  • refraktív index felbontás: <1×10-7 RIU
  • refraktív index tartomány: 1,33 – 1,40
  • koncentrációtartomány: 1 mM – 1 pM
  • minimális detektálható molekula tömeg: <100 Dalton
  • folyadékutak: HPLC csövezés, könnyen cserélhető
  • mintaadagolás:
    • 2 db 96 helyes mikroplate
    • 2 db 384 helyes mikroplate
    • 2 db 48 helyes HPLC (1,5ml) vial tartó
  • adagolt mintamennyiség: mintaadagoló huroktól (loop) függően: 1 μl – 4500 μl

Érdekel a Termék

» Gyártó oldala »

  •  E-SPR mérőcella szimultán elektrokémiai és SPR mérésekhez
  • kvarcablakos mérőcella fényindukált immobilizációs technikákhoz, fotopolimerizációhoz és optikai megfigyelésekhez

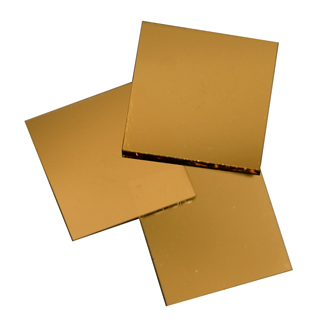

  • aranyozott SPR szenzordiszk
  • 10% mSAM (10% alkane thiol (PEG)6-COOH, 90% alkane thiol (PEG)3-OH) felületű SPR szenzordiszk
  • ditiol SAM/COOH felületű SPR szenzordiszk
  • Ni-NTA (nickel-nitrilotriacetic acid) felületű SPR szenzordiszk poly-His jelölt fehérjékhez
  • hidrofób alkil felületű SPR szenzordiszk hidrofób pl. lipid molekulákhoz
  • streptavidin felületű SPR szenzordiszk biotinnel jelölt molekulákhoz
  • karboximetildextrán 200 nm vastag 3-D hidrogél felületű SPR szenzordiszk
  • lineáris polikarboxilát 150 nm vastag 3-D hidrogél felületű SPR szenzordiszk
