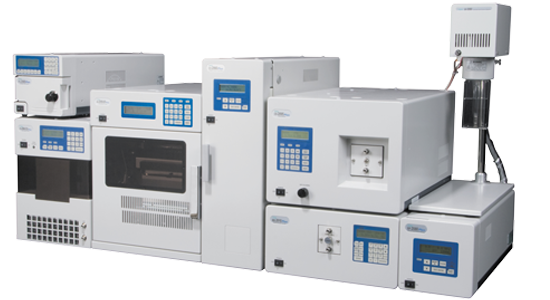

JASCO SFE/SFC/HPLC rendszerek image

JASCO SFE/SFC/HPLC rendszerek

A mozgó fázisként szuperkritikus fluidumot használó szuperkritikus kromatográfiás rendszerek gyártásában a japán JASCO 1985 óta jár az élen. Az azóta eltelt időben továbbfejlesztett és optimalizált rendszerekkel könnyedén megvalósíthatók szuperkritikus kromatográfiás (SFC), szuperkritikus extrakciós (SFE) és HPLC feladatok is. Szuperkritikus fluidumként szén-dioxidot használva már a szobahőmérséklethez közeli 31 oC-on megvalósíthatók az elválasztási és extrakciós lépések. Egy SFE/SFC/HPLC rendszerhez szükséges:

  • egy pumpa a széndioxid szállításához, mely HPLC pumpaként is használható (SFE/SFC/HPLC)
  • extrakciós termosztát, amely kolonnatermosztátként is használható (SFE/SFC/HPLC)
  • mikroprocesszor kontrollált nyomásszabályzó (SFE/SFC)
  • mintagyűjtő (SFE/SFC)
  • gradiens kiépítési lehetőségek (SFE/SFC/HPLC)
  • extrakciós edények, cellák (SFE)
  • detektorok (SFE/SFC/HPLC)
  • automata mintaadagoló (SFC/HPLC)
  • vezérlő és adatgyűjtő szoftver (SFC/HPLC)

 PU-2080-CO2

A PU-2080-CO2 analitikai programozható pumpa Peltier hűtésű pumpafejjel rendelkezik, mely alkalmassá teszi SFE/SFC/HPLC rendszerben a mobil fázis szállítására. HPLC pumpaként való használat esetén a hűtés kikapcsolható. Gradiens képzésre PU-2080 pumpával kiegészítve van lehetőség. A PU-2080-CO2 pumpa is a JASCO HPLC pumpáknál alkalmazott SSQD (slow suction quick delivery) módszert alkalmazza a mobil fázis szállítására, mely pulzálásmentes, egyenletes szállítást tesz lehetővé, ami a reprodukálható szétválasztás és extrakció feltétele. A készülék beépített vezérlőegységgel rendelkezik, mely nyomógombokkal programozható vagy a JASCO ChromNav kromatográfiás szoftverrel vezérelhető.

Specifikációk:

  • áramlási sebesség: 1 μl/perc – 10 ml/perc, ajánlott használati tartomány: 0,2-7 ml/perc
  • üzemmód: állandó áramlási sebesség vagy állandó nyomás
  • max. nyomás: 50 MPa
  • előre beállított hűtési hőmérséklet –10°C, a hűtés kikapcsolható
  • nagynyomású gradiens képzés: PU-2080 pumpával kiegészítve
  • programozható funkciók: áramlási sebesség, nyomás, nyomáshatár, kontakt jel, opcionális oldószerváltó szelep vezérlése, opcionális modifier pumpával kiegészítve gradiensösszetétel, 0-100% összetételig, 0,1 %-os lépésekben
  • memória: 10 db 64 lépéses program
  • öndiagnosztika
  • nedvesített anyagok: zafír, kerámia, SS316, PEEK, polietilén
  • méret: 23x43x32 cm, 22 kg.

PU-2086-CO2

A PU-2086-CO2 félpreparatív programozható pumpa vízhűtésű pumpafejjel rendelkezik, mely alkalmassá teszi SFE/SFC/HPLC rendszerben mobil fázis szállítására. Javasolt hűtési hőmérséklet szén-dioxid mobil fázis esetén -10°C. Nagynyomású gradiens képzésre PU-2086 pumpával kiegészítve van lehetőség. Az SSQD pumpálási mód és a speciálisan kialakított pumpafejnek köszönhetően nagy áramlási sebességek alkalmazása esetén is stabil mobil fázis szállítási teljesítményt biztosít. Vezérlése vagy a beépített vezérlőegységéről nyomógombokkal vagy a JASCO ChromNav szoftverrel valósítható meg.

Specifikációk:

  • áramlási sebesség: 1 μl/perc– 20 ml/perc, ajánlott használati tartomány: 1-15 ml/perc
  • üzemmód: állandó áramlási sebesség vagy állandó nyomás
  • max. nyomás: 30 MPa (15 ml/perc-ig), 25 MPa (15 ml/perc fölött)
  • hűtés: külső keringetős termosztáttal
  • nagynyomású gradiens képzés: PU-2086 pumpával kiegészítve
  • programozható funkciók: áramlási sebesség, nyomás, nyomáshatár, kontakt jel, opcionális oldószerváltó szelep vezérlése, opcionális modifier pumpával kiegészítve gradiensösszetétel, 0-100% összetételig, 0.1 %-os lépésekben
  • memória: 10 db 64 lépéses program
  • öndiagnosztika
  • nedvesített anyagok: zafír, kerámia, SS316, PEEK, polietilén
  • méret: 15x58x12 cm, 11 kg.

Extrakciós termosztát

A fluidum keveredés és termosztálás biztosítására szolgál az extrakciós termosztát, mellyel az injektor termosztálása is megvalósítható. SFE alkalmazása esetén az extrakciós edények is behelyezhetőek, SFC és HPLC alkalmazások esetén pedig a kolonnák helyezhetőek el benne. Tartalmaz egy statikus gradiens mixert, 6 portos váltószelepet, 2 db elzáró szelepet és egy Rheodyne 7725i injektort 20 μl-es loop-pal.

Specifikációk:

  • hőmérséklet: szobahő-15°C – +80 °C
  • pontosság: 0,1°C
  • max. kolonnaméret: 25 x 2 cm

BP-2080 nyomásszabályzó – back pressure regulator

Szuperkritikus extrakció és elválasztás feltétele a stabil nyomás biztosítása. Ez valósítható meg a BP-2080 back pressure regulatorral, melyben a nyomásszabályzást termosztált, változtatható ellenállású tűszelep biztosítja a szuperkritikus állapotú szén-dioxiddal végzett SFE/SFC elválasztásoknál. A tűszelep nagy sebességű vibrációs mozgása és termosztálása megakadályozza az esetleges eltömődéseket, melyeket a nagy viszkozitású vagy szilárd állapotú minta okozhat. A készülék saját vezérlőegységgel is rendelkezik és az idő függvényében előre programozottan képes a nyomást és hőmérsékletet változtatni. A BP-2080-hoz fűtött extraktum elvezető is csatlakoztatható, mely biztosítja a szeparáló szelep után a minta fűtését, ezáltal megakadályozza a kicsapódást. Frakciógyűjtéshez 1 bemeneti és 6 kimeneti csatlakozóval rendelkező váltószelep illetve frakciógyűjtő használható. A szelep vagy a ChromNav szoftverrel vagy JASCO pumpáról vezérelhető.

Specifikációk:

  • működési tartomány: 1,0 – 50,0 MPa, 0,1 MPa lépésekkel állítható
  • nyomás pontosság: ±2% vagy ±0,2 MPa (5 ml/perc CO2)
  • használható szuperkritikus fluidum: CO2
  • holttérfogat: kisebb mint 10 μl
  • a szelep beállítható hőmérséklet tartománya: 35 – 80°C
  • használható áramlási sebesség tartomány: 0,1-120 ml/min
  • programozható funkciók: nyomás; hőmérséklet; kontakt jel
  • memória: 5 db 64 lépéses program
  • nedvesített anyagok: SS316, PEEK
  • méret: kontroller: 15x47x15 cm, ~5 kg szelepegység: 15x40x45 cm, ~4,5 kg.

AS-2059-SF automata mintaadagoló

A standard kiépítésben 120 férőhelyes AS-2059-SF automata mintaadagolóval nagy biztonsággal megvalósítható mind a szuperkritikus kromatográfiás rendszerben, mind a HPLC rendszerben a mintaadagolás. A mintaadagoló használható variálható és fix injektálási módok alkalmazásával is. Termosztálást igénylő mintákhoz a TC-2059 Peltier termosztáttal kiegészített AS-2059-SF automata mintaadagoló ajánlott, mely hűthető és fűthető mintatartóval rendelkezik.

Specifikációk:

  • injektálási mód: részleges (variable) vagy teljes (fix) loop feltöltés
  • mintahely: 120 db 2 ml vial, 54 db 4 ml vial, 224 db 0,6 vagy 0,3 ml vial, 2 db 384 helyes mikroplate
  • injektált mintatérfogat: 0,1-100 μl standard, opcionális: 1-1000 μl
  • minta loop: standard: 100 μl, opcionális: 200, 500, 1000, 2000, 5000 μl
  • reprodukálhatóság: 0,5% RSD (fix loop 20 μl)
  • keresztszennyezés: 0,01% (fix loop 5 μl)
  • maximális nyomás: 30 MPa
  • hőmérséklet szabályzás: opcionális TC-2059 Peltier termosztáttal 4-60 oC
  • folyadékkal érintkező anyagok: saválló acél, teflon, PEEK, kerámia
  • programozás: max. 64 lépés
  • memória: 10 program

Detektorok

Diódasoros, UV-Vis, cirkuláris dikroizmus HPLC detektorok speciális nagynyomású cellával kiegészítve alkalmazhatók az elválasztott anyagok detektálásra. A standard nagyérzékenységű cellával szerelve a modulok HPLC detektorokként üzemeltethetőek. A specifikációik megegyeznek a HPLC detektoroknál felsoroltakkal.

ChromNav

Az SFC/SFE/HPLC rendszer vezérlésére a JASCO ChromNav kromatográfiás szoftver alkalmazható, mely vezérli a különböző modulokat és teljeskörű kromatográfiás adatfeldolgozást tesz lehetővé. A JASCO MD-2010/2015/2018 diódasoros detektorok által szolgáltatott jelek 3-dimenziós adatfeldolgozásával spektrumok alapján történő csúcsazonosítás vagy csúcstisztaság ellenőrzés is megvalósítható. A detektálás folyamán felvett spektrumokból spektrumkönyvtár is létrehozható. A szoftver tulajdonságai megegyeznek a HPLC szoftvereknél írtakkal.

» a gyártó oldalára »

SFE/SFC/HPLC rendszerekhez nagyszámú tartozék áll rendelkezésre, melyek segítséget nyújtanak a különböző extrakciós és kromatográfiás feladatok elvégzéséhez. Extrakcióhoz különböző méretű extrakciós edények közül lehet választani, frakciógyűjtéshez pedig szelepek és szeleprendszerek valamint frakciógyűjtők választhatók. Preparatív szuperkritikus kromatográfiához külön frakciógyűjtő használható.
